| 品名 | 規格 | 壓力 | 材質 | |
| 對夾式軟密封蝶閥 | DN50-2000mm | PN1.0-1.6mpa | 鑄鐵；鑄鋼；不銹鋼 |

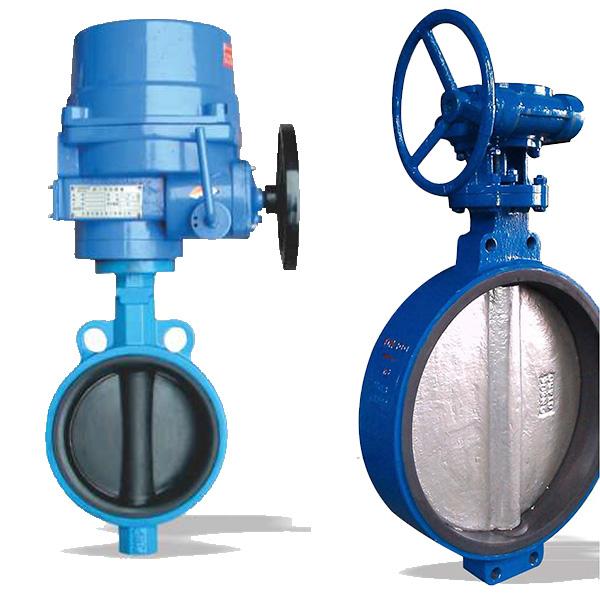

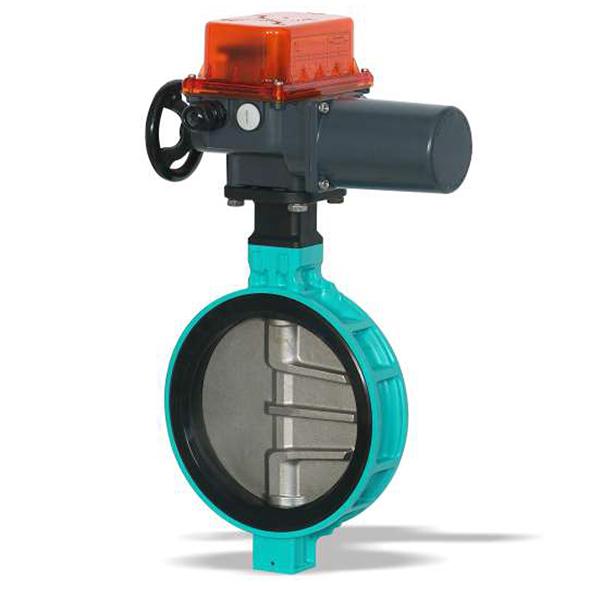

對夾式軟密封蝶閥的關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流作用。對夾式蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截?cái)嘟橘|(zhì)的流動。?? |
|---|
| 零件名稱 | 材料 |
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 各種橡膠、聚四氟 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈、柔性石墨O |
| 公稱通徑 | 英寸 | L | H | Ho | A | B | D0 | n-d | D0 1.0 MPa | n-d | D0 1.6 MPa | n-d |
| 50 | 2 | 43 | 63 | 235 | 270 | 65 | 110 | 414 | 125 | 4-18 | 125 | 418 |
| 65 | 21/ | 46 | 70 | 250 | 270 | 65 | 130 | 414 | 145 | 4-18 | 145 | 418 |
| 80 | 3 | 46 | 83 | 275 | 270 | 65 | 150 | 418 | 160 | 8-18 | 160 | 818 |
| 100 | 4 | 52 | 105 | 316 | 270 | 65 | 170 | 418 | 180 | 8-18 | 180 | 818 |
| 125 | 5 | 56 | 115 | 340 | 310 | 65 | 200 | 818 | 210 | 8-18 | 210 | 818 |
| 150 | 6 | 56 | 137 | 376 | 310 | 65 | 225 | 818 | 240 | 8-22 | 240 | 822 |
| 通徑 | H | H1 | A1 | B1 |
| 50 | 43 | 112 | 350 | 180 |
| 65 | 46 | 115 | 370 | 180 |
| 80 | 49 | 120 | 380 | 180 |
| 100 | 56 | 138 | 420 | 180 |
| 125 | 64 | 164 | 460 | 180 |
| 150 | 70 | 175 | 555 | 270 |
| 200 | 71 | 208 | 605 | 270 |
| 250 | 76 | 243 | 680 | 270 |
| 300 | 83 | 283 | 825 | 380 |
| 350 | 92 | 310 | 900 | 380 |
| 400 | 102 | 340 | 980 | 450 |
| 450 | 114 | 380 | 1030 | 480 |
| 500 | 127 | 410 | 1105 | 480 |
| 600 | 154 | 470 | 1310 | 480 |
| 700 | 165 | 550 | 1435 | 640 |
| 800 | 190 | 640 | 1605 | 640 |
| 900 | 203 | 710 | 1745 | 750 |
| 1000 | 216 | 770 | 1885 | 850 |
| 1200 | 254 | 890 | 2105 | 850 |
對夾式軟密封蝶閥質量保證 | 對夾式軟密封蝶閥服務承諾 |
|---|---|
我們保證提供符合質量要求、相關標準的全新的無缺陷的產品。 向用戶介紹產品的性能和使用要求并提供有關的技術資料，免費對現場人員技術培訓，協助指導有關人員調試。 重大技術裝備項目和重點工程式項目配套的產品，歡迎用戶來訪監制。 | 產品在使用中我廠定期組織技術質檢部人員進行訪問，讓產品更好的投入使用。 實行“三包”服務（包退、包換、包修），易損件終身維修，非認為因素或操作不當?shù)膿p壞，1年內可免費更換。 發現質量問題，在接到用戶通知后，24小時內作出答復或派人員前往處理，做到問題不解決，服務不停止。 |
